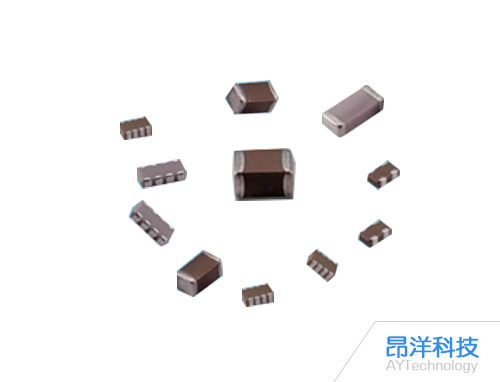

國巨0603封裝(1.6mm×0.8mm)高容值電容以小體積、高容量和溫度穩定性為核心優勢，廣泛應用于消費電子、汽車電子、通信設備及工業控制領域。以下從技術參數、應用場景及選型建議三方面展開分析：

一、核心產品與技術參數

高容值X5R/X7R系列

典型型號：

CC0603KRX7R7BB105：容量1μF，電壓16V，X7R介質，溫度范圍-55℃~125℃，容量變化±15%。

CC0603KRX7R6BB105：容量1μF，電壓10V，X7R介質，適用于低壓濾波場景。

0603 226M 10V X5R：容量22μF，電壓10V，X5R介質，溫度范圍-55℃~85℃，容量變化±15%，體積密度達行業頂尖水平。

技術亮點：

X5R/X7R介質：X5R在-55℃~85℃范圍內容量變化±15%，X7R在-55℃~125℃范圍內容量變化±15%，適合寬溫環境。

高容值密度：通過多層陶瓷疊層技術，在0603小封裝中實現22μF容量，滿足高密度PCB設計需求。

電壓裕量設計：如10V額定電壓電容，實際工作電壓建議≤6V，預留充足安全余量，延長壽命。

車規級AC系列

典型型號：

AC0603KRX7R：容量1nF~1μF，電壓6.3V，通過AEC-Q200認證，適用于汽車電子極端環境。

技術亮點：

可靠性：通過85℃/85%RH 1000小時濕熱測試、100% AOI(自動光學檢測)及電氣測試，批次一致性高。

抗振動：純銅內電極+柔性端頭設計，提升板彎3mm抗裂性能，適應車載振動環境。

二、應用場景與推薦

消費電子：電源濾波與去耦

應用場景：手機、平板電腦、TWS耳機等便攜設備的主板電源退耦。

推薦型號：

0603 22μF 10V X5R：用于DC-DC轉換器輸出濾波，抑制低頻紋波，提升轉換效率。

CC0603KRX7R7BB105（1μF 16V）：用于CPU/GPU核心電源去耦，滿足100kHz~10MHz寬頻段濾波需求。

優勢：小體積解決高密度PCB布局難題，溫度穩定性保障設備在不同氣候下穩定運行。

汽車電子：動力與安全系統

應用場景：發動機控制單元(ECU)、變速器控制模塊、氣囊控制單元等。

推薦型號：

AC0603KRX7R（車規級）：用于ECU供電去耦，抑制快速負載跳變帶來的電壓跌落，確保系統可靠性。

AC0603KPX7R（50V耐壓）：用于車載12V/24V母線濾波，耐壓裕量充足，適應車載電壓波動。

優勢：通過AEC-Q200認證，-55℃~125℃寬溫工作，抗振動設計滿足車載嚴苛環境。

通信設備：信號耦合與射頻前端

應用場景：基站、路由器、毫米波雷達等高頻電路。

推薦型號：

CC0603CRNPO9BN4R7（4.7pF 50V NPO）：用于77GHz毫米波雷達前端，寄生電感<0.3nH，保證阻抗穩定。

CC0603KRX7R9BB104（100nF 50V）：用于射頻電路匹配網絡，降低插入損耗。

優勢：NPO介質提供ppm級溫漂，滿足高頻電路對精度要求。

工業控制：電機驅動與傳感器

應用場景：伺服電機控制、PLC模塊、溫度傳感器等。

推薦型號：

CC0603KRX5R8BB225（2.2μF 25V X5R）：用于電機驅動器DC-Link電容，吸收IGBT開關尖峰，穩定母線電壓。

AC0603JRNPO（高精度NP0）：用于傳感器信號調理，保證電壓采樣精度±5mV。

優勢：高可靠性厚膜工藝，適應工業環境溫度波動與振動。

三、選型建議

容量與電壓匹配：

根據電路工作電壓選擇額定電壓≥2倍實際電壓的電容(如實際工作6V，選10V或16V電容)，預留安全余量。

高容值需求優先選X5R(如22μF)，對溫漂敏感場景選NP0(如射頻前端)。

溫度與精度需求：

工業/汽車環境選X7R(-55℃~125℃)，消費電子可選X5R(-55℃~85℃)。

高精度需求(如傳感器)選NP0介質，容值誤差±5%以內。

車規級認證：

汽車電子項目必須選用通過AEC-Q200認證的型號(如AC0603KRX7R)，確保符合車廠可靠性標準。

國巨0603封裝高容值電容以“小體積、高容量、高穩定”為核心競爭力，在消費電子、汽車電子、通信及工業領域?qū)崿F(xiàn)廣泛覆蓋。選型時需結合容量、電壓、溫度系數及認證需求，優先選擇通過車規認證或高精度介質的型號，以保障系統長期可靠性。
