太誘電容在航天電子中的真空出氣測試要求如下：

一、核心測試標準與指標

1、NASA ASTM E595標準

總質量損失（TML）：≤1.0%

(測試方法：樣品在125°C、≤10?? Torr真空環境下保持24小時，測量質量損失。)

可凝揮發性物質（CVCM）：≤0.1%

(通過冷阱收集揮發物并測量其比例，防止凝結在光學組件或高壓電子設備上導致性能下降。)

適用場景：所有航天級材料，包括PCB基板、覆銅層、焊料及電容等關鍵元件。

2、ESA ECSS-Q-ST-70-02C標準

TML/CVCM要求：與NASA標準一致，但額外增加：

高低溫循環測試：在-100°C至150°C范圍內循環，評估層間分離和機械性能變化。

高頻介電特性分析：確保電容在真空環境下的介電常數(Dk)和損耗因子(Df)穩定，避免信號傳輸失真。

3、IPC-6012DS標準

材料兼容性：要求電容必須通過NASA和ESA的脫氣測試。

制造工藝：強化層壓質量、孔銅厚度控制及信號完整性要求，減少焊接工藝對真空性能的影響。

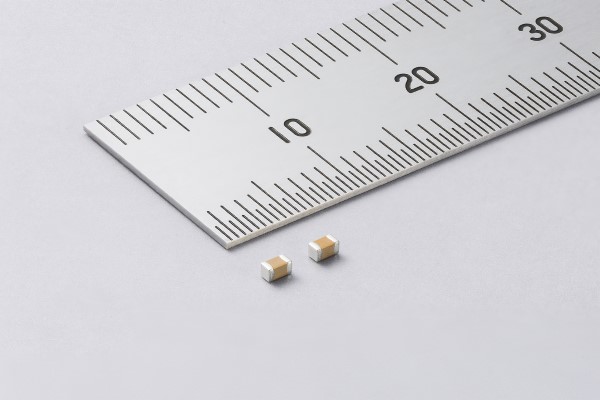

二、太誘電容的技術適配性

1、材料創新

低脫氣率陶瓷介質：采用納米級粉末微細化技術，減少介質層中的揮發性成分，TML和CVCM指標顯著優于標準要求。

摻釔穩定氧化鋯（YSZ）陶瓷：用于航天級MLCC，通過10?次熱循環壽命測試，電容漂移<2%，適應極端溫度循環(-196°C至+150°C)。

2、工藝優化

千層疊壓技術：1000μF級大容量MLCC采用1000層以上疊壓結構，每層厚度僅0.6μm，確保介質層均勻性，抑制分層與燒結裂紋。

無偏差層壓工藝：將層間錯位控制在±0.1μm以內，減少真空環境下的機械應力導致的性能衰減。

3、表面處理技術

金電極與玻璃鈍化層：提升電容在真空中的抗輻射能力，耐受100krad電離輻射，滿足低軌衛星長期在軌需求。

軟端接技術（樹脂電極）：用于車載毫米波雷達(77GHz)的0201尺寸MLCC，溫度特性在-40°C至125°C保持±5%，減少真空與溫度耦合效應。

三、測試驗證與可靠性保障

1、全流程可靠性測試

原材料篩選：通過聲學掃描顯微鏡檢測內部空洞、分層等缺陷，確保介質層致密度≥99.9%。

制造過程監控：采用工程可視化管理，實時監測層壓壓力、燒結溫度等參數，工藝波動控制在±1%以內。

終端測試：執行AEC-Q200標準中的高溫高濕偏壓測試(85°C/85%RH/額定電壓×1.5.1000小時)，失效率要求≤0.1ppm。

2、航天級專項測試

熱真空釋氣試驗（GJB 10179-2021）：模擬太空真空(10?? Pa)與溫度循環(-100°C至+100°C)，驗證電容在極端環境下的出氣特性與結構穩定性。

真空兼容性驗證：結合ESA標準，測試電容在真空中的高頻性能(如X波段8-12GHz信號耦合精度±0.5pF)，確保星間鏈路等射頻前端模塊的可靠性。
