順絡電阻中的NTC熱敏電阻和高精度片式電阻(如±1%精度系列)適合用于高精度測量電路，具體應用場景及技術優勢如下：

一、NTC熱敏電阻：高精度溫度測量與補償

1、核心特性

高靈敏度：電阻值隨溫度變化顯著，B值精度可達±1%(如SDNT系列)，可精確感知微小溫度波動。

高精度標稱值：電阻值精度達±1%、±3%(如SDNT1608X473F4050FTF標稱阻值47KΩ，誤差±1%)，滿足高精度測量需求。

小體積與表面貼裝：0603/1005/1608等封裝尺寸，適合高密度電路設計，減少寄生參數對測量的干擾。

2、典型應用場景

溫度測量：

用于醫療設備(如紅外體溫計)、工業溫度傳感器，通過電橋電路將阻值變化轉換為電壓信號，實現±0.1℃級精度。

示例：SDNT系列NTC熱敏電阻在CMOS傳感器溫度監控中，通過實時調整電路工作狀態，確保模組穩定性。

溫度補償：

在功率放大器、LED驅動電路中，補償元件參數隨溫度的漂移。例如，通過反饋控制調整功放器增益，避免放大失真。

高精度溫控系統：

結合微控制器(MCU)實現閉環控制，如電池充電接口溫度監控。當溫度升高時，NTC阻值下降，觸發充電功率調整或暫停，防止過熱。

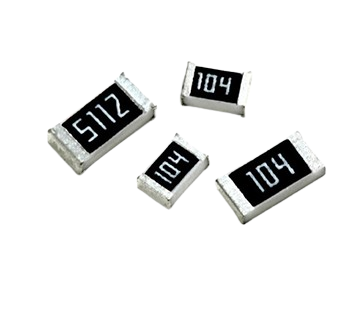

二、高精度片式電阻：低誤差信號處理

1、核心特性

阻值精度：提供±1%、±3%等規格(如順絡部分系列)，遠優于普通電阻的±5%或±10%，減少測量系統誤差。

低溫度系數：部分型號溫度系數低至±50ppm/℃，確保阻值在溫度波動下穩定，適用于環境變化大的場景。

小封裝與高可靠性：0805/0603封裝，適合自動化貼片工藝，且耐老化性能優良，長期使用阻值漂移小。

2、典型應用場景

精密分壓電路：

在傳感器信號調理電路中，高精度電阻組成分壓網絡，將微弱信號轉換為可測量的電壓范圍。例如，壓力傳感器輸出信號通過分壓后輸入ADC，確保測量線性度。

電流檢測：

與運放組成電流檢測電路，通過測量電阻兩端電壓計算電流值。高精度電阻可降低檢測誤差，適用于電池管理系統(BMS)中的過流保護。

高精度濾波電路：

在電源管理或信號處理電路中，與電容組成RC濾波器。高精度電阻確保截止頻率準確，避免信號失真。例如，在DC-DC轉換器中，精確控制輸出電壓紋波。

三、選型建議

1、NTC熱敏電阻選型

根據測量溫度范圍選擇R25(25℃時阻值)和B值，確保R-T曲線與溫度感知需求匹配。

示例：若需測量0-100℃溫度，可選擇R25=10KΩ、B值=3950K的型號，其阻值變化范圍覆蓋10KΩ至數百歐姆，適合電橋電路。

2、高精度片式電阻選型

優先選擇±1%精度和低溫度系數型號，減少環境溫度對測量的影響。

根據功率需求選擇封裝尺寸，確保電阻額定功率大于實際耗散功率(如0805封裝額定功率0.125W)。

3、綜合應用案例

醫療設備溫度控制：

使用SDNT系列NTC熱敏電阻(±1%精度)監測加熱元件溫度，結合高精度片式電阻(±1%)組成分壓電路，將溫度信號輸入MCU實現閉環控制，確保溫度波動小于±0.5℃。

工業傳感器信號調理：

在壓力傳感器輸出端，使用高精度片式電阻(±1%)組成分壓網絡，將0-5mV信號放大至0-5V范圍，提高ADC采樣分辨率。
