三環貼片電容微型化封裝：性能權衡與技術突破
作者： 深圳市昂洋科技有限公司發表時間：2025-04-27 16:01:01瀏覽量：529【小中大】
在電子設備向小型化、高集成度發展的趨勢下，三環貼片電容作為關鍵元件，其微型化封裝已成為行業技術競爭的核心領域。然而，封裝尺寸的縮減并非簡單的物理形態變化，而是涉及材料科學、工藝設計與電路匹配等多維度...
文本標簽：

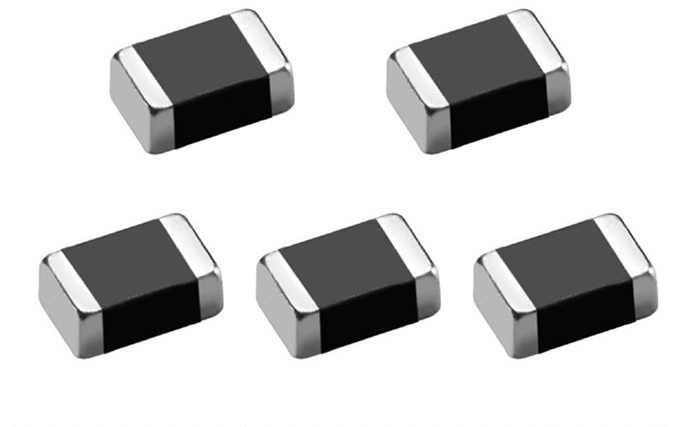

在電子設備向小型化、高集成度發展的趨勢下，三環貼片電容作為關鍵元件，其微型化封裝已成為行業技術競爭的核心領域。然而，封裝尺寸的縮減并非簡單的物理形態變化，而是涉及材料科學、工藝設計與電路匹配等多維度的系統性挑戰。本文將從性能影響機制、技術優化路徑及典型應用場景三個維度，深入解析微型化封裝對三環貼片電容性能的影響。
一、微型化封裝對核心性能的雙重影響
電學性能的動態平衡
微型化封裝直接導致電極面積縮小與介質層厚度壓縮。以X7R材質電容為例，當封裝尺寸從1210縮減至0402時，其直流偏壓特性劣化幅度可達15%-20%，容量衰減率顯著增加。這種變化源于電極間電場強度增強引發的非線性效應，尤其在高頻電路中，等效串聯電阻（ESR）的上升會加劇信號衰減。但通過采用高介電常數鈦酸鋇基復合材料，三環集團成功將0603封裝電容的損耗角正切值控制在0.0015以下，接近傳統大尺寸電容水平。
熱管理能力的結構性矛盾
封裝體積縮小使散熱路徑縮短，熱阻值呈指數級上升。實驗數據顯示，2220封裝電容在滿載運行時表面溫度比0402封裝低18℃，這得益于其更大的散熱面積。為解決微型化帶來的熱失控風險，三環創新性地采用納米級銀漿電極與低溫共燒陶瓷（LTCC）基板結合技術，使0402封裝電容的溫升系數降低至0.02℃/mW，達到車規級應用標準。
機械可靠性的邊際效應
微型化封裝顯著降低電容的抗機械應力能力。在振動測試中，0402封裝電容的焊點疲勞壽命較1210封裝縮短40%，這源于其更小的焊盤面積與更薄的陶瓷基體。三環通過引入三維電極結構與玻璃釉包封技術，使微型電容的抗彎曲強度提升至3mm曲率半徑不失效，同時通過激光焊接工藝將焊點剪切強度提高至12N/mm2，達到工業級可靠性要求。
二、技術突破路徑與材料革新
介質材料的范式轉換
傳統鈦酸鋇體系在微型化過程中面臨介電常數-溫度系數（TCC）的雙重約束。三環研發的鋯鈦酸鋇鈣（BZT-BCT）固溶體材料，通過調控鈣鈦礦結構中的氧八面體畸變，在保持介電常數2000的同時，將TCC控制在±15%以內，配合納米晶?？刂萍夹g，使0201封裝電容的容量溫度系數達到±10ppm/℃，突破微型化封裝對溫度穩定性的限制。
電極結構的拓撲優化
針對微型化帶來的電流密度集中問題，三環采用自組裝銀納米線網絡電極替代傳統厚膜電極。該結構使電極表面粗糙度從Ra0.8μm降至Ra0.2μm，電流分布均勻性提升60%，同時將ESR降低至8mΩ（0402封裝，100kHz），達到高頻電路應用要求。在5G基站濾波器測試中，采用該技術的電容在2.6GHz頻段插入損耗僅0.3dB，性能媲美傳統大尺寸產品。
封裝工藝的精密化升級
微型化封裝對制造精度提出嚴苛要求。三環引進的20000dpi光刻設備與亞微米級絲網印刷技術，使0402封裝電容的電極重疊誤差控制在±1μm以內，介質層厚度波動≤0.5μm。配合真空等離子清洗工藝，將界面態密度降低至101?/cm2，使電容的漏電流密度穩定在0.5nA/μF 25V，達到車規級AEC-Q200標準。
三、典型應用場景的性能適配
消費電子：空間與性能的極致平衡
在TWS耳機主板中，三環0201封裝電容通過優化電極結構，在0.6×0.3mm2空間內實現1μF/10V規格，同時將ESR控制在15mΩ以下，滿足藍牙5.3協議對電源噪聲的嚴苛要求。在折疊屏手機鉸鏈電路中，采用三維堆疊技術的0402封裝電容，通過垂直互連結構將等效電容密度提升至12nF/mm3，同時保持-55℃至+150℃寬溫域穩定性。
汽車電子：可靠性與微型化的雙重突破
針對域控制器電源模塊，三環開發出車規級0603封裝電容，其電極采用釕酸鍶（SRO）涂層，在150℃高溫老化1000小時后容量保持率仍達98%，遠超AEC-Q200標準要求的90%。在激光雷達的毫米波收發電路中，采用低溫共燒陶瓷（LTCC）基板的微型電容，在77GHz頻段實現0.1dB的插入損耗，同時通過銀漿共燒工藝將熱阻降低至15℃/W，滿足自動駕駛系統對可靠性的苛刻需求。
工業控制：精度與耐久性的協同優化
在伺服電機驅動器的EMI濾波電路中，三環0805封裝電容通過梯度介質層設計，在200V/μs電壓變化率下仍保持線性特性，有效抑制高頻噪聲。在核磁共振成像（MRI）設備的梯度線圈電源中，采用聚酰亞胺包封的微型電容，在-40℃至+125℃、50000g沖擊環境下，通過1000次熱循環測試后容量變化率<0.5%，滿足醫療設備對長期穩定性的要求。
微型化封裝對三環貼片電容性能的影響本質上是技術約束與工程創新的辯證統一。通過材料基因工程、納米制造技術與系統級優化設計的深度融合，三環集團已實現微型化封裝電容在性能、可靠性與成本三方面的突破。未來，隨著鈣鈦礦量子點、二維材料等前沿技術的引入，微型化電容有望在量子計算、6G通信等尖端領域展現更大潛力，推動電子元器件進入原子級制造的新紀元。
