在電子工程中，貼片固態電阻是一種常見且重要的元件，廣泛應用于各種電路板和電子設備中。它們以小巧的體積、高精度的阻值以及穩定的性能而受到青睞。本文將詳細介紹貼片固態電阻的幾種主要標稱法，幫助讀者更好地理解和應用這些元件。

一、直標法

直標法是最直接也是最簡單的一種電阻標稱方法。在這種方法中，電阻器表面直接用數字和單位符號標出阻值，如“100Ω”、“5KΩ”等。如果電阻上未標注偏差，則通常認為其允許誤差為±20%。直標法簡單明了，適合用于阻值較大且對精度要求不高的場合。

二、文字符號法

文字符號法采用阿拉伯數字和文字符號相結合的方式來表示電阻的標稱值和允許偏差。數字部分表示電阻的整數阻值和小數阻值，而文字符號則用于表示允許偏差。例如，“47K2”可能表示阻值為47.2KΩ的電阻，但具體允許偏差需要根據后面的文字符號來確定(如J表示±5%)。這種方法結合了數字和符號，能夠較為精確地表示電阻的阻值和偏差。

三、數碼法

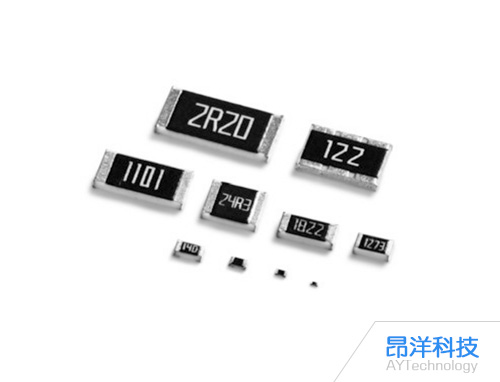

數碼法是在電阻器上用三位或四位數碼來表示標稱值的方法。對于三位數碼，前兩位為有效值，第三位為指數，即零的個數，單位為歐。例如，“103”表示阻值為10×103=10KΩ的電阻。而四位數碼則在前三位有效數字的基礎上，第四位表示在有效數字后面應添加的零的個數。當電阻值小于10歐姆時，代碼中用“R”表示電阻值小數點的位置，如“5R1”表示5.1Ω。數碼法以其簡潔明了的特點，在貼片電阻中得到了廣泛應用

四、色標法

色標法是一種用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差的方法。這種方法在圓柱形固定電阻器中較為常見，但在貼片電阻中也有應用。色環的顏色對應著不同的數值和倍率，通過讀取色環的顏色組合來確定電阻的阻值和偏差。雖然色標法在貼片電阻中應用不如前幾種方法普遍，但在某些特定場合下仍具有一定的應用價值。

五、特殊標注法

除了上述幾種常見的標稱法外，還有一些特殊的標注方法用于特定類型的貼片電阻。例如，E-24和E-96標注法分別用于表示具有不同精度和阻值范圍的電阻。E-24標注法有兩位有效數字，精度在±2%至±10%之間;而E-96標注法則有三位有效數字，精度更高，達到±1%。這些特殊標注法為設計者提供了更多的選擇，以滿足不同電路對電阻精度和阻值范圍的需求。

貼片固態電阻的標稱法多種多樣，每種方法都有其獨特的優點和適用范圍。直標法簡單直觀，適合用于阻值較大且對精度要求不高的場合;文字符號法結合了數字和符號，能夠較為精確地表示電阻的阻值和偏差;數碼法則以其簡潔明了的特點在貼片電阻中得到了廣泛應用;色標法則在特定場合下具有一定的應用價值;而特殊標注法則為設計者提供了更多的選擇。了解并掌握這些標稱法，對于電子工程師來說至關重要，它能夠幫助我們更好地選擇和應用貼片固態電阻，確保電路的穩定性和可靠性。
